概述

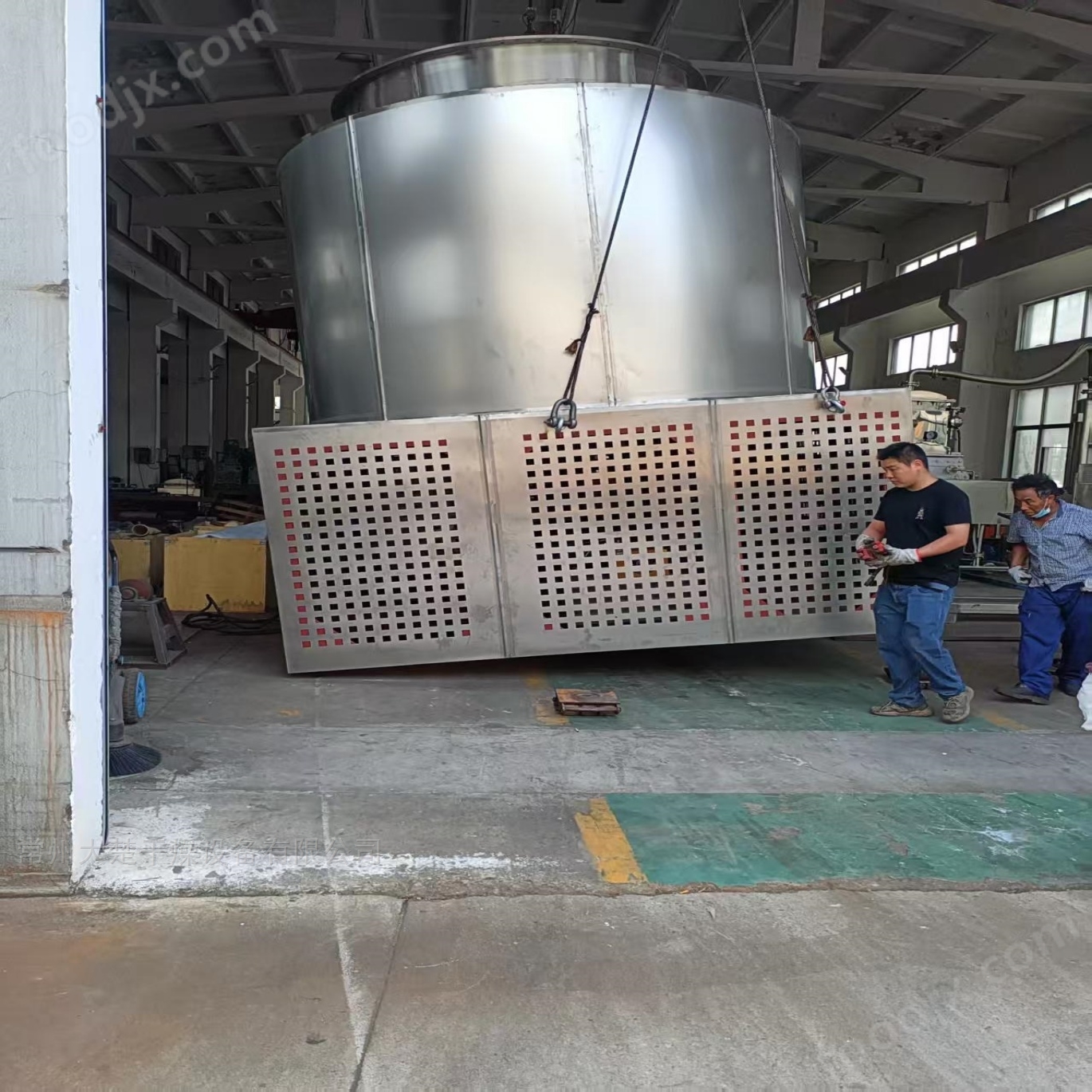

三唑磷旋轉閃蒸干燥機由空氣加熱系統、粉碎系統、加料系統、主機干燥分級系統、氣-固分離系統、控制系統和風機等組成。工作時,物料通過螺旋加料器進入干燥室,在干燥室中與高速旋轉的熱風相遇,細粉狀物料被熱風帶著向干燥室上端移動,不能帶走的物料落在干燥室底部,被底部的粉碎裝置打碎,物料被迅速分散。在離心力的作用下,達到干燥程度和一定細度的產品被吹出分級裝置,物料在此過程中得到干燥。

結構特點：

1. 干燥器底部設置倒錐形體結構，使干燥氣體流通截面自下而上逐漸擴大，底部氣流相對較大，上部氣流相對較小，從而保證下部的大顆粒處于流化狀態的同時，上部的小顆粒也處于流化狀態，并使熱風沿椎體部旋轉，提高底部風速，縮小了攪拌軸懸臂部分的長度，增加了運轉的安全可靠性。

2. 攪拌齒上設置刮板，物料在被攪拌齒粉碎的同時，又被拋向機壁，黏結在壁面上，如不及時刮下，嚴重時會使設備振動，甚至導致攪拌器悶住不轉。攪拌齒上設置刮板，可以及時剝落黏在機壁上的物料，避免黏壁。

3. 攪拌軸的轉數由無級調速電機控制。根據產品粒度要求選擇不同的轉速，攪拌軸轉速越快，所的產品的粒度就越小。

4. 干燥器上部設置分級器，通過改變分級器的孔直徑和分級段的高度，進而改變空氣流速，控制離開干燥器的粒子尺寸和數量、zui終含水量及物料在干燥段內的停留時間。

5. 加料機的螺旋輸送機轉數由無機調速電機控制。根據物料性質和干燥工藝參數控制加料速度。

工作原理：

 三唑磷旋轉閃蒸干燥機的熱空氣由入口管以適宜的噴動速度從干燥機底部進入攪拌粉碎干燥室，對物料產生強烈的剪切、吹浮、旋轉作用，于是物料受到離心、剪切、碰撞摩擦而被微粒化，強化了傳質傳熱。

       物料由螺旋加料器進入干燥器內,在高速旋轉攪拌器的強烈作用下,物料受到撞擊,摩擦及剪切的作用下得到分散,塊狀物料迅速粉碎,與熱空氣充分接觸觸、受熱、干燥。脫水后的干粉料隨熱氣上升，分級環將大顆粒截留，小顆粒從環中心排出干燥器外，由旋風分離器回收，未干透或大塊物料受離心力作用甩向壁器，重新落到底部被粉碎干燥。

應用范圍

1、無機類:硼酸、碳酸鈣、氫氧化物、氧化鐵、碳酸鋇、三氧化銻，各種金屬氫氧化物，各種重金屬鹽、合成冰晶石等。
2、有機物:阿特拉津（農藥殺蟲劑）、月桂酸鎘、苯甲酸、安息香酸、殺菌丹、草酸鈉、醋酸纖維素等。
3、陶瓷類：高嶺土、二氧化硅、粘土。
4、染料類：蒽醌、黑色氧化鐵、靛藍顏料、丁酸、氫氧化鈦、硫化鋅，各種偶氮染料中間體。
5、食品類：大豆蛋白、膠凝淀粉、酒糟、小麥糖、小麥淀粉。

技術參數：

注：1、水份蒸發量以進風溫度200℃出風80℃計算；2、裝機容量為基本數據，可根據物料的理化性能改變；3、占地面積根據實際情況布置，表中數據僅供參考。

訂購技術參數

物料名稱、物性：含水量%、比重g/cm3、物料外形態（成分水、表面水）。

水分、溫度：初水分、終含水量%、允許干燥溫度℃。

新鮮處理量（kg/h），每天開班時間h/day。

可供能源：蒸氣加熱，電容量kva，燃煤熱風爐、天然氣燃燒爐。

設備制作材質：不銹鋼、Q235碳鋼
